Proyecto de Seguridad electrónica integral

A- Sistema de detección de ingreso a través del perímetro

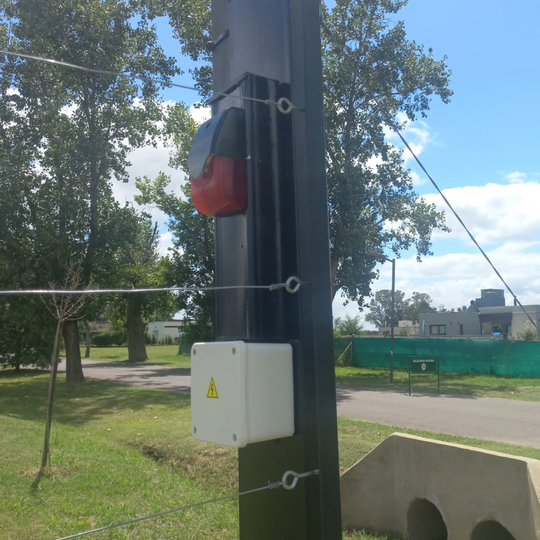

1) Equipo de detección faja inferior, (de 20 a 60cm.): Spider Web 3. Se trata de un sistema de detección compuesto por 3 alambres instalados en paralelo con una separación de 20cm. entre sí. Este sistema da aviso de alarma en caso de corte o al recibir alguna acción de fuerza sobre él.

2) Equipo de detección de la faja superior, (de 80cm a 1,40mts.): barreras infrarrojas. En este caso se instalan dos barreras infrarrojas sobre un caño estructural de 2mts.

B- Sistema de Monitoreo de alarma perimetral

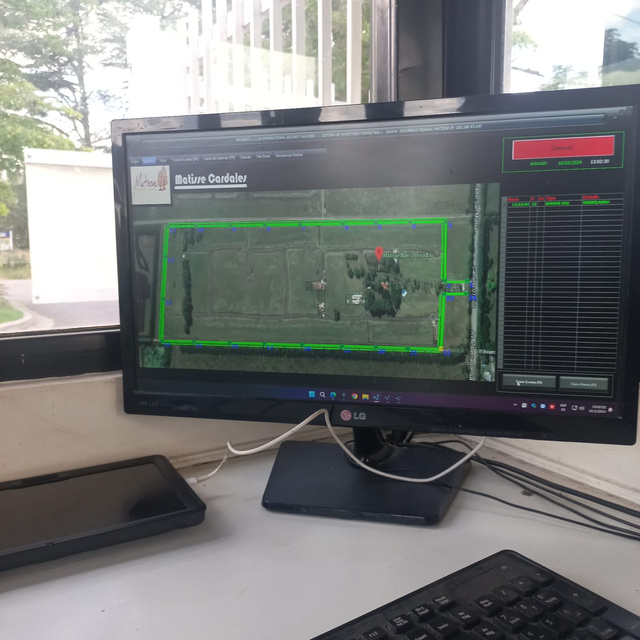

El perímetro del barrio será dividido en zonas de detección de hasta 65mts. diferenciadas. Al sistema de detección se lo controla mediante un Software de monitoreo denominado Maverick, instalado en una PC de uso exclusivo. El mencionado sistema posee un mapa mímico con las zonas de detección planteadas sobre una fotografía aérea. Cada zona está representada por un segmento, el cual cambia de color al producirse un evento de detección en el mismo, a la vez de sonar una sirena en el parlante de la PC, la cual alerta al operador sobre dicha novedad. Este programa registra: 1) Zona de evento. 2) Diferenciación de detección en faja inferior o superior. 3) Fecha / hora del evento. 4) Hora en que el guardia toma dicho evento. 5) Hora en que el guardia finaliza el control el evento y asienta el motivo del mismo. *Los mencionados registros no pueden ser borrados ni modificados.

C- Sistema de CCTV

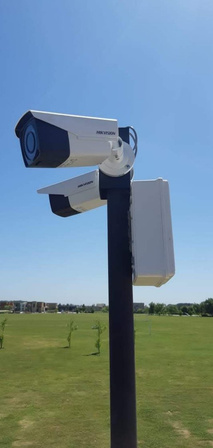

Para la observación y grabación de imágenes vinculadas a los eventos de alarmas, se instalará una cámara e CCTV en cada poste contenedor de la electrónica de detección. Es decir que cada zona tendrá una cámara que ve y graba las 24hs., con capacidad de almacenamiento de imágenes por hasta 15 días. Por otra parte, cada esquina del trazo perimetral poseerá una cámara adicional complementaria con la cual se cubrirá esta sensible zona, (se prevé la instalación de alrededor de 55 cámaras de CCTV).

D- Sistema de iluminación perimetral para CCTV

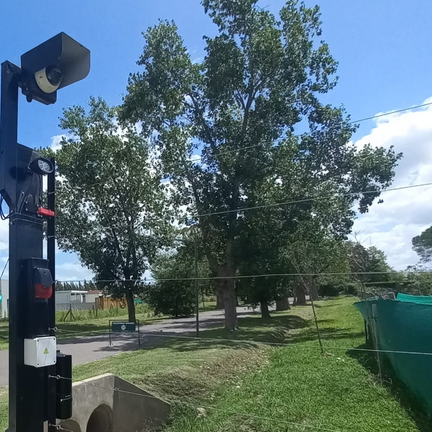

Sobre cada poste estructural, se instalará un

proyector de luz de bajo consumo y gran

concentración de haces. Esta iluminación es apta

para la verificación de los movimientos que hayan

generado una alarma en la faja de detección del

Sistema.

E - Sirena para disuasión

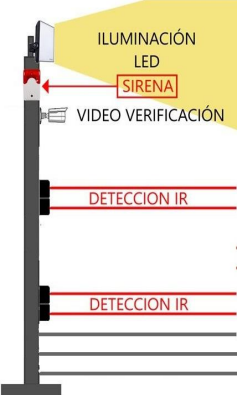

Tal como lo muestra la imagen, cada poste estructural contará con una sirena con destellador, la cual podrá ser activada desde el programa Maverick, cada vez que el operador lo considere necesario.

A - Características /modelo de las cámaras a emplear

Cámara IP varifocal de 2 Megapíxeles marca EZIP modelo EZ-IPCB2B40P-ZS o similar.

B - Características / modelos de las NVR a emplear:

NVR de 16 canales HD marca Dahua modelo: DHI-NVR-41168P-4KS2

C - 1 PC de alta performance para gestión de sistema.

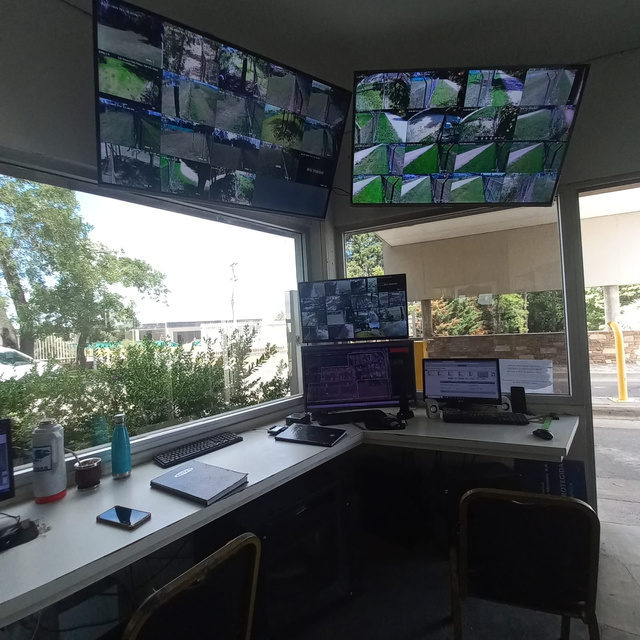

Más 2 monitores 32’ + 1 auxiliar de 24’ para verificación de eventos. Sistema de red ETHERNET GIGALAN + FIBRA OPTICA.

D - Instalación de UPS

2 UPS para el perímetro a ubicar una en la guardia y otra en el fondo del mismo. Ambas con autonomía de 40 minutos luego de producido un corte de suministro. Marca Atomlux modelo INV800L.

1 UPS a ubicar en la guardia principal también con autonomía de 40 minutos luego de producido un corte de suministro. Marca Lyon CTB1500V.

A - Red de provisión de energía eléctrica

B -Red de datos

Necesitamos que el Barrio Privado nos provea energía en tres puntos equidistantes que dividan al perímetro en tres partes iguales o similares.

1. Conexiones vía FIBRA OPTICA: se prevén tres conexiones independientes, cada una de las cuales transmitirá 1/3 de las cámaras de CCTV y de la información de las placas electrónicas de la detección, dejando un remanente sin emplear, para el caso en que a futuro se necesite instalar alguna cámara adicional.

2. Todo el sistema se conectará directamente con la guardia a través de media converters GIGABIT de fibra óptica, en donde la red se gestionará mediante un switch profesional de 16 bocas

.

C - Montaje exterior y cableados

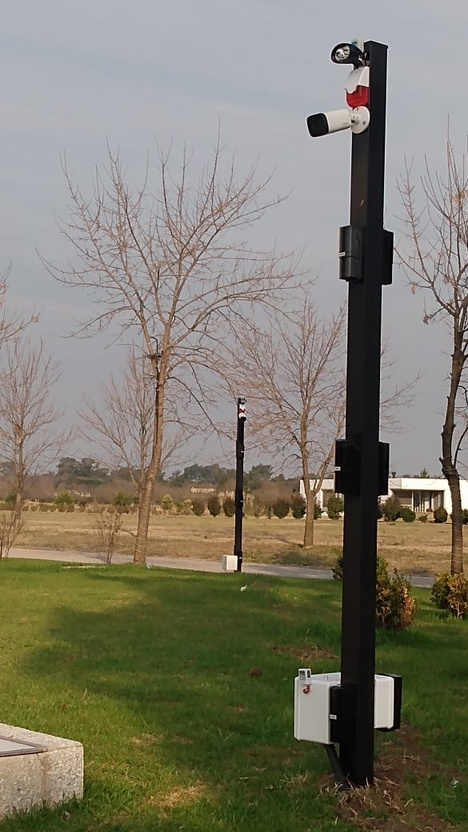

A. Postes contenedores de cámaras de CCTV: se instalarán 55 postes de 2 a 2,4 mts. de altura.

D - Faja de despeje

Se requiere una faja de visión/detección no menor a 3 metros de ancho por 3,5mts. de alto, libre de ramas, pastos y arbustos y sin montículos ni badenes pronunciados que pudieran permitir a un delincuente evadir las barreras IR o la cámara asignada a cada tramo del perímetro.

A - PROMOCIÓN VÁLIDA HASTA 30 DE JUNIO DE 2024

40% Off en modalidad alquiler con mantenimiento y repuestos incluídos

B - Facturación

a mes adelantado

C - Condición de pago

dentro de 10 días fecha factura

D - Oportunidad de ajuste del canon mensual

cada vez que se produzca un aumento por paritarias, (concepto remunerativo y no remunerativo, incluidos aquellos aumentos retroactivos), se efectúa el aumento del canon en igual porcentaje. La categoría a considerar para efectuar estos ajustes es la de instalador de elementos de seguridad

electrónica.

E - Plazo de contratación

36 meses

F - Plazo de instalación

100 días
